Разработка и проектирование деталей
Разрабатываем конструкторскую документацию на детали и изделия из металла: рабочие чертежи, сборочные чертежи узлов, деталировку и 3D-модели. Проектируем с нуля по техническому заданию, дорабатываем существующую документацию или восстанавливаем её по образцу детали.
Проектирование — не отдельная услуга «в стол», а первый этап производственного цикла. Чертёж сразу проверяется на технологичность под наш станочный парк, поэтому от готовой документации до готовой детали вы остаётесь в одной точке ответственности.
Наши возможности
Разрабатываем конструкторскую документацию — от рабочего чертежа одной детали до сборочного чертежа узла.
- Рабочие чертежи деталей и сборочные чертежи узлов
- Разработка детали с нуля по техническому заданию
- Чертёж по образцу — снимаем размеры с готовой детали
- 3D-сканирование сложных геометрий
- 3D-модели и деталировка
- Выдача в DXF, DWG, STEP и PDF
Какие чертежи разрабатываем
Рабочий чертёж детали — основной документ для производства: геометрия, размеры с допусками, шероховатость поверхностей, материал и термообработка. На его основе технолог строит маршрут изготовления, а ОТК принимает готовую деталь.
Сборочный чертёж описывает узел целиком: взаимное расположение деталей, посадки в сопряжениях, спецификацию входящих позиций. Разработка и оформление сборочного чертежа нужны там, где деталь не работает сама по себе — в редукторах, приводах, рамных конструкциях и нестандартных механизмах.
- Рабочие чертежи деталей с допусками и посадками
- Сборочные чертежи узлов и спецификации
- Деталировка сборочного узла на отдельные позиции
- Трёхмерные модели для визуализации и станков с ЧПУ
- Доработка и актуализация существующих чертежей
- Перевод бумажных и отсканированных чертежей в электронный вид
Изготовление чертежей по образцу детали
Самый частый повод обратиться за проектированием — документации не осталось. Оборудование снято с производства, оригинальный чертёж утерян, а деталь вышла из строя и её нужно повторить. В этом случае мы работаем от натуры: снимаем все размеры с образца измерительным инструментом и оформляем полноценный чертёж.
Со сломанной или изношенной деталью работаем так же. Номинальные размеры восстанавливаем по ответным деталям узла — подшипникам, втулкам, полумуфтам, посадочным местам на валу. Там, где геометрия сложная и обмер вручную ненадёжен, применяем 3D-сканирование: получаем модель поверхности и строим по ней чертёж.
- Снятие размеров с образца, в том числе со сломанной детали
- 3D-сканирование сложных геометрий и криволинейных поверхностей
- Восстановление номиналов по ответным деталям узла
- Оформление результата в виде рабочего чертежа и 3D-модели

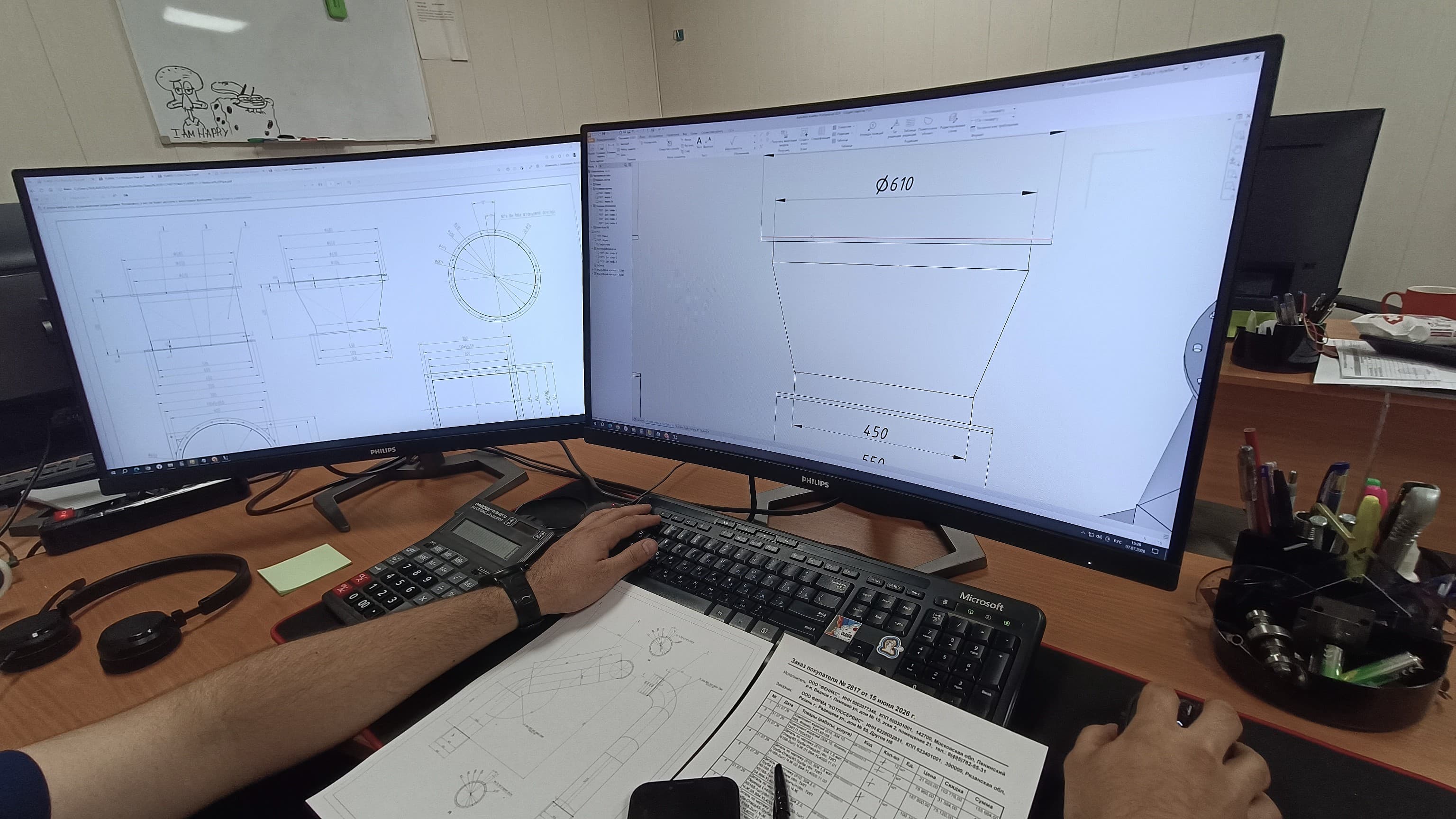

В каком ПО проектируем
Работаем в профессиональном инженерном ПО: AutoDesk Inventor и Fusion — для деталей и сборок, AutoCAD — для чертёжной документации, Revit и Tekla — для строительных и металлоконструкций, CAMDuct — для элементов воздуховодов, Lira SAPR — для расчётных задач.
Готовую документацию отдаём в удобном вам формате: DXF и DWG для чертежей и раскроя, STEP для трёхмерных моделей, PDF для согласования и печати. Файлы остаются вашими — с ними можно работать дальше в любой мастерской, не только у нас.
- AutoDesk Inventor, Fusion, AutoCAD
- Revit, Tekla, Lira SAPR
- CAMDuct
- Выдача в DXF, DWG, STEP и PDF
От чертежа сразу к изготовлению
Чертёж, нарисованный в отрыве от производства, часто оказывается дорогим в изготовлении: заложен допуск, который не нужен для работы узла, или геометрия, требующая лишнего установа. Мы проектируем с оглядкой на собственный парк станков — токарные и фрезерные с ЧПУ, электроэрозию, лазерный раскрой, гибку и сварку, — поэтому проверка на технологичность происходит сразу, а не после первого расчёта стоимости.
Дальше вы можете забрать документацию и работать с ней где угодно, а можете сразу запустить изготовление деталей по этим чертежам у нас: раскрой, механообработка, сварка и финишная обработка выполняются на одной площадке. Изготовление деталей из металла по чертежам и эскизам — отдельное направление, там же описаны конкретные группы изделий и сроки.
Частые вопросы
Да, это типовой заказ. Привезите образец — снимем все размеры измерительным инструментом и оформим рабочий чертёж. Если деталь сломана или изношена, номинальные размеры восстановим по ответным деталям узла. Для сложных криволинейных поверхностей применяем 3D-сканирование.
Да. Разработка документации — самостоятельная услуга: вы получаете файлы в DXF, DWG, STEP или PDF и распоряжаетесь ими свободно. Обязательства заказывать у нас производство это не создаёт.
Рабочий чертёж описывает одну деталь: её геометрию, размеры, допуски, материал — по нему деталь изготавливают. Сборочный показывает узел в собранном виде: как детали расположены друг относительно друга, какие посадки в сопряжениях, что входит в спецификацию. Для узла обычно нужны оба комплекта: сборочный чертёж и деталировка по позициям.
DXF и DWG — для чертежей и передачи в раскрой, STEP — для трёхмерных моделей, PDF — для согласования и печати. Если у вас есть требования к формату или оформлению, укажите их в заявке.
Для разработки с нуля — техническое задание или описание задачи: что за узел, какие нагрузки, где деталь работает, есть ли ограничения по габаритам и материалу. Для работы по образцу — саму деталь или фотографии с замерами. Эскиза от руки для старта обычно достаточно.
Срок зависит от сложности: рабочий чертёж одной несложной детали делается быстрее, чем сборочный чертёж узла с деталировкой. Точный срок называем после того, как посмотрим образец или техническое задание.
Да, это основной сценарий. После согласования документации запускаем изготовление на своей площадке: токарная и фрезерная обработка с ЧПУ, электроэрозия, лазерный раскрой, гибка, сварка и финишная обработка. Ответственность за размер на выходе остаётся на одном исполнителе.
