Изготовление роликов на заказ
Изготавливаем ролики конвейеров, рольгангов и приводных механизмов по чертежам и образцам: обечайка, оси, посадочные места под подшипники. Работаем от одной штуки — как для замены вышедшего из строя ролика, так и партией на всю линию.
Частый повод обратиться — конвейер импортной сборки, для которого оригинальные ролики нужно ждать неделями. Изготавливаем замену по образцу с сохранением всех посадочных размеров.
Как изготавливаем ролик
Обечайку и оси точим на токарном участке: выдерживаем наружный диаметр, протачиваем посадочные места под подшипники и торцы. Стандартная точность обработки — ±0.05 мм, посадочные поверхности выдерживаем до ±0.01 мм: от этого зависит, как сядет подшипник и не появится ли биение.
Ось и торцевые крышки привариваем к обечайке. Качество швов соответствует ISO 5817 класс B, после сварки посадочные поверхности при необходимости дорабатываем — сварка ведёт геометрию, а биение ролика на конвейере быстро убивает подшипники и уводит ленту.
- Точность посадочных поверхностей до ±0.01 мм
- Качество сварных швов ISO 5817 класс B
- Посадки под подшипники по чертежу
- Изготовление по образцу без чертежа
- Чёрный металл и нержавеющая сталь
- От 1 штуки до партии на линию
Почему важно биение
Ролик вращается постоянно и на высокой суммарной наработке. Биение наружной поверхности означает, что нагрузка на подшипники становится переменной: узел греется, смазка выдавливается, ресурс падает в разы. На конвейере это ещё и уводит ленту в сторону.
Поэтому посадочные поверхности мы обрабатываем после сварки, а не до неё: финишная геометрия формируется тогда, когда все термические деформации уже произошли.
Из чего делаем
Конструкционная сталь — основной материал для роликов общего назначения. Нержавеющую сталь применяем в пищевом производстве, во влажной среде и там, где узел моется агрессивными составами.
Если ролик работает с абразивом или высокой нагрузкой, уточните это при заказе — от условий зависит выбор марки и необходимость упрочнения рабочей поверхности.
Частые вопросы
Да. Привезите ролик — снимем наружный диаметр, длину, посадочные размеры под подшипники и тип крепления оси, изготовим замену. Это обычный сценарий для импортных конвейеров.
Изготавливаем корпус, оси и посадочные места под подшипниковые узлы. Комплектацию сборки уточните при заказе — ответим по вашей конструкции.
Изготовим один. Партии на всю конвейерную линию тоже делаем — цена единицы при этом снижается.
Типовой заказ — 3–5 рабочих дней после согласования. Партия занимает больше времени, точный срок называем при расчёте.
Примеры работ
Все проекты

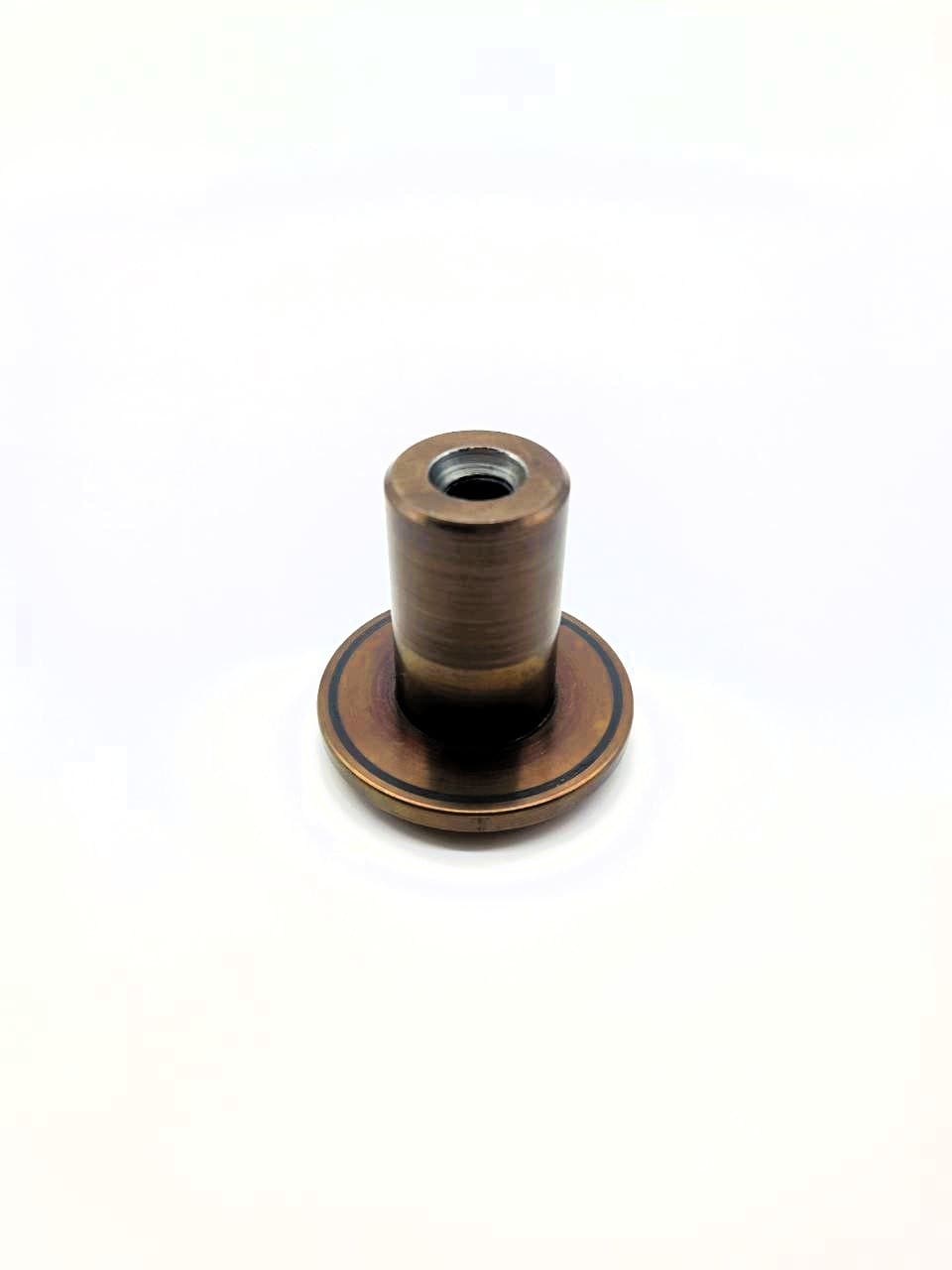

Ролик
Материалы
Обработка материалов для роликов
Каждый материал требует своих режимов и оснастки. Посмотрите, как мы работаем с материалами, из которых изготавливаем роликов.
Токарные работы — Чёрный металл
Токарные работы по чёрном металле
Сварочные работы — Чёрный металл
Сварочные работы по чёрном металле
Токарные работы — Нержавеющая сталь
Токарные работы по нержавеющей стали
Сварочные работы — Нержавеющая сталь
Сварочные работы по нержавеющей стали
Нужен расчёт по вашему чертежу?
Пришлите чертёж, эскиз или фото образца — рассчитаем стоимость и сроки в течение одного рабочего дня. Доставка по Москве и Московской области.
